立式废气洗涤塔结构说明

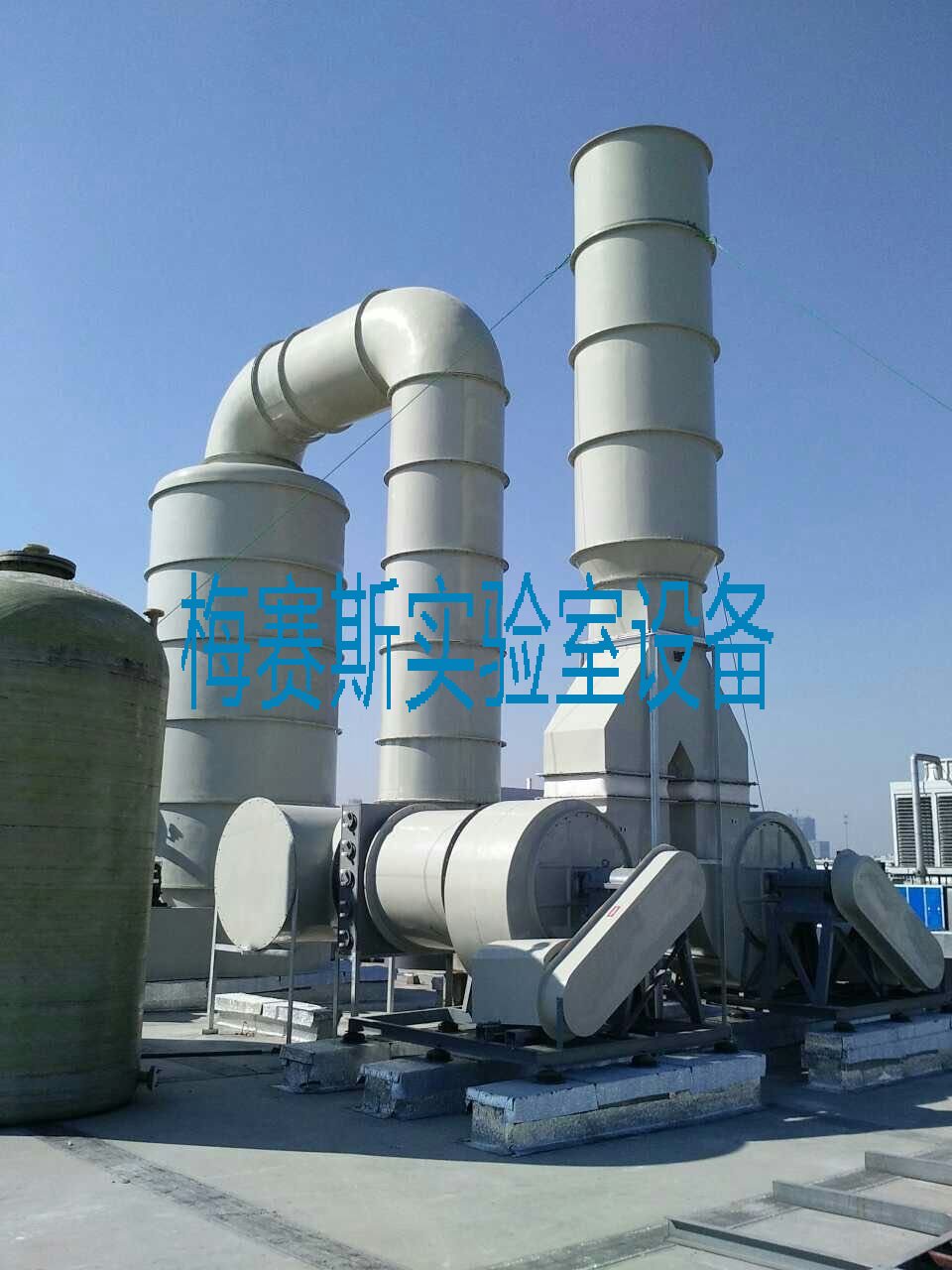

立式废气洗涤塔
一、原理及构造
        设备本身包含有本体、填充层、除雾层、循环洒水管路，及循环水槽等。
二、洗涤塔本体
        洗涤塔本体包含了废气入口、出口、视窗，维修入孔及洗涤塔内部用以支撑及固定用之结构，以确保设备本身之耐蚀性增加其使用寿命。
三、填充层
        采用TELLERETTE  K-2#型式之填充材料，作为洗涤塔填充材料，其材质为PP/PVC。
        TELLERETTE TYPE K-2#型式之填充材料具有比表面积大、低压损，及物质移转高度低等特性，相较于其他型之填充材选择使用TELLERETTE有较高之处理效率及较低之运行费用。
四、除雾层
        采用TELLERETTE TYPE K-2#型式之填充材作为除雾器材质为PP/PVC,PP板作为除雾器，其材质为PP/PVC,以上二种型式之除雾器其水气之去除率很高。
五、循环洒水管路
        管路材质采用PP/PVC,主要功能是用来将循环水送至洒水系统，而洒水系采用BETE FULL CONE 型式之喷嘴，此种喷嘴具有不易堵塞、喷洒角度大，使洗涤塔能发挥绝佳之处理效果！
六、循环水槽
        循环水槽与洗涤塔本体是一体的，水槽之容量为2-3分钟之
循环水量，采用三脚液位控制器，并预留有洗涤水之入口溢流口          及排放水口。
        适用对象：电子工业、半导体制造业、PCB制造业、LCD制造业、钢铁金属工业、表面处理工业、酸洗制程、染料/制药/化学工业、除臭/氯气中和、燃烧废气、其它水溶性空气污染。
七、物之处理
        立式洗涤塔标准配备：视窗及维修人孔、入风口法兰、出口法兰、洗涤塔进水口、排水口、Tellerette k-2填充材、TLLERETTE R-2填充材、循环水泵浦喷水、循环水管路、洒水喷嘴。
